煙氣脫硝

來源：人氣：6167發表時間：2019-10-21

一、選擇性非催化還原脫硝技術（SNCR）

SNCR技術是在無催化劑存在的條件下向爐膛內噴入還原劑氨或者尿素，將NO_x還原為N₂和H₂O。此工藝以爐膛為反應器，反應溫度區間為950℃～1150℃，在無催化劑作用下，NH₃ 或尿素等氨基還原劑可選擇性地還原煙氣中的NOx，基本上不與煙氣中的O2作用。脫硝效率40%～60%，氨逃逸量≤6mg/m³。當溫度過高時，會發生副反應生成NO；當溫度過低時，又會導致還原劑損失和NOx脫除效率下降。

1.工藝原理：

（1）氨水作為還原劑的主要反應：

4NH₃+4NO+O₂→4N₂+6H₂O

4NH₃+2NO₂+O₂→3N₂+6H₂O

（2）尿素作為還原劑的主要反應：

4NO+2CO(NH₂)₂+O₂→4N₂+2CO₂+4H₂O

8NO₂+6CO(NH₂)₂+O₂→10N₂+6CO₂+12H₂O

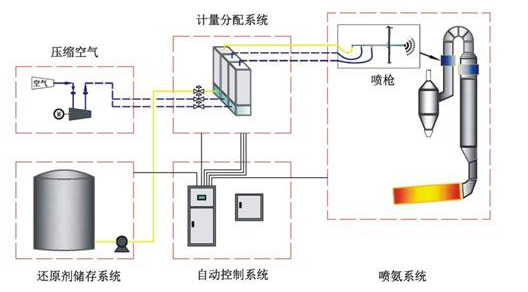

2.工藝流程：

3.工藝系統組成：

（1）還原劑儲存、輸送系統；

（2）稀釋水輸送控制系統；

（3）還原劑計量混合系統；

（4）還原劑分配及噴射系統；

（5）控制系統

4.工藝特點：

（1）投資成本低，不使用催化劑，運行費用低，有很大的經濟優勢；

（2）不需要對鍋爐進行結構性改造，建設周期短；

（3）對原有生產工藝基本無不良影響，改造使用后無需調整其他設備的運行；

（4）占地面積?。屎銜夜鐘欣匣楦腦?。

二、選擇性催化還原脫硝技術（SCR）

SCR技術是在催化劑的作用下，利用還原劑將煙氣中的氮氧化物還原為無害的氮氣和水。催化劑反應器置于鍋爐省煤器出口與空氣預熱器入口之間，其作用為使噴入的氨與煙氣中的NO_X反應實現脫硝。其有效反應溫度范圍約在320℃～400℃之間。脫硝效率可達到80%以上，單層催化劑壓降一般不大于150Pa。

1.工藝原理：

在催化劑作用下，向溫度約280～420℃的煙氣中噴入氨，將NO_x還原為N₂和H₂O。主要反應方程式如下：

4NO+4NH₃+O₂→4N₂+6H₂O

6NO+4NH₃→5N₂+6H₂O

6NO₂+8NH₃→7NO₂+12H₂O

2NO₂+4NH₃+H₂O→3N₂+6H₂O

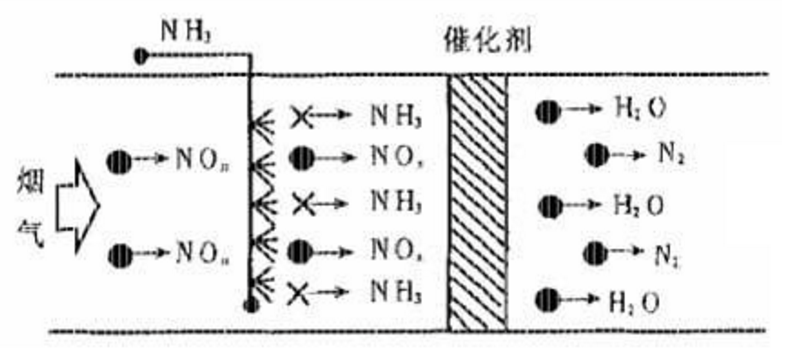

反應原理如圖所示：

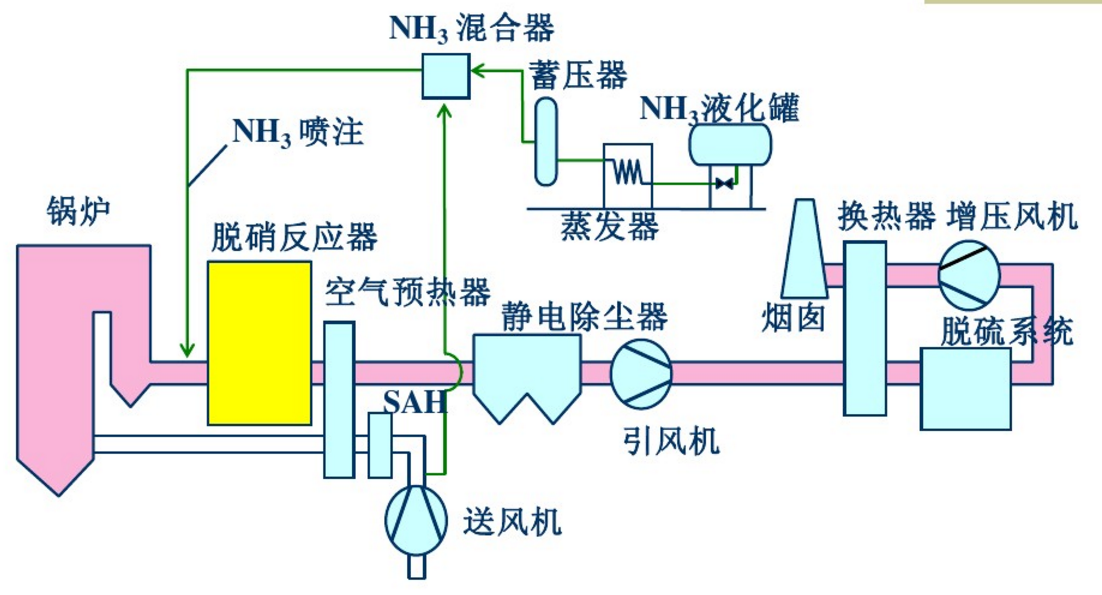

2.工藝流程：

3.SCR脫硝還原劑：

還原劑主要有三種：液氨、氨水、尿素。

4.技術特點：

（1）結構簡單，穩定可靠可以直接將氨水噴入管道內，氣流調節裝置及氣流混合裝置簡單可靠，整個系統可水平布置也可垂直布置，安裝檢修十分方便，系統穩定可靠。

（2）更換催化劑方便催化劑固定在催化劑框架內，整體從SCR反應器頂部吊入，更換方便。

（3）還原劑選擇靈活對氨水SCR系統改造后，既可使用氨水又可使用尿素溶液作為還原劑。

三、氧化法煙氣脫硝技術

氧化法煙氣脫硝通過在吸收塔前噴入強氧化劑，在催化劑的作用下將不易吸收的NO氧化為容易被堿液吸收的N2O3或N2O5，其后在吸收塔內將氮氧化物除去。和SCR/SNCR煙氣脫硝技術相比，氧化法的優勢在于無氨逃逸，同時還可以與煙氣脫硫相結合，實現煙氣SO2和NOx的一體化脫除。氧化法可用的氧化劑有過氧化氫（H₂O₂）、臭氧，二氧化氯等等。
